開關電源是各種電子設備的能量供給中心，應用十分廣泛，其作業正常與否，直接影響著電子設備能否正常運轉，開關電源作業時處于高電壓、大電流、高頻率的特殊作業狀態之中，因而故障率較高。在日常作業過程中絕大多數電子設備的故障就是開關電源故障導致的。
開關電源實踐上是由交流、直流、交流、直流改換的過程，是將220V交流電通過整流濾波后變成300V直流電，再通過開關變壓器的儲能電感、開關管將直流電壓改換成多種電壓等級的交流電壓，再整流濾波后變成直流電壓輸出驅動負載正常作業。下圖是一個開關電源，輸出5V、12V、24V。

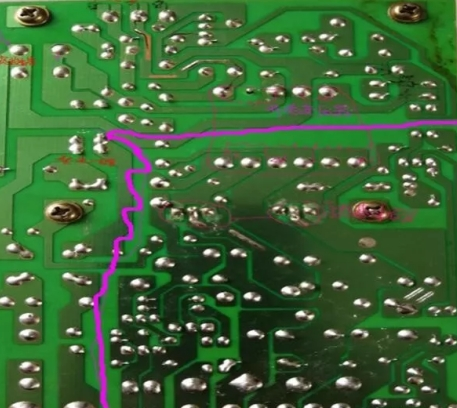

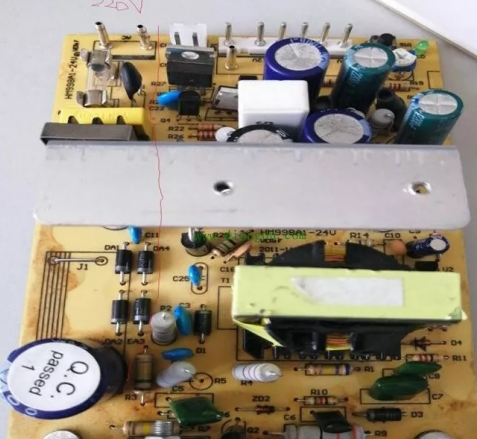

220V交流輸入，通過穩妥，負溫度熱敏電阻，安規電容，共模電感組成的抗電磁干擾電路及過流保護電路，通過整流二極管整流濾波后輸出300V左右的直流電壓。這是電源板正面圖，用紅線畫出的部分為熱地與冷地部分（開關電源接地方式有熱地和冷地之分，與220V電源直接相連的地稱為熱地，人體直接觸摸會觸電；經開關變壓器阻隔后，再整流濾波后的地稱為冷地，人體直接觸摸不會觸電）。這是電路板反面圖，在圖中標出開關電源的輸入部分、300V濾波大電容、開關管、開關變壓器、肖特基二極管等首要元器材。
依據電路板畫出開關電源的電路原理圖
通過對電路板的分析可知：電路由交流抗干擾電路，整流濾波電路，功率轉化電路，穩壓電路、保護電路等單元電路組成。
開關電源的修理是很多電工師傅經常遇到的作業，可是假如對開關電源的原理，元器材的性能不了解，修理起來還是比較困難，有的時候運氣好，拿到電路板換個穩妥管，故障就掃除了，可是絕大多數的電路板修理起來并不是換穩妥就能解決問題。下面我給大家共享一下我的修理經歷：
1、首先了解電路板是用在什么設備上，是什么故障現象，具體發生故障的時刻，是否讓別人修理過。這些看似一些小問題，但對咱們修理的人來說很重要，能使修理少走彎路。
2、通電觀測故障現象，打開機蓋后，查看排線有無松脫，元器材有無虛焊、斷線。
3、大致確認故障范圍，斷開負載電路，測驗輸出電壓，假如無輸出電壓，故障一般在交流輸入，開關管這側；假如輸出電壓較高或較低，一般故障在穩壓電路這邊。
4、找出故障原因后，就可以針對不同的故障將相關元器材加以替換和調整。
5、通電測驗整機，故障掃除以后，上電測驗各輸出電壓，看故障是不是徹底掃除，等故障徹底掃除后，再接負載，使其正常運轉。
開關電源常見的故障修理：
1.穩妥燒斷，首要查看整流二極管，濾波電容及開關管，有時候抗干擾電路有故障也會導致穩妥燒壞。
2.無輸出電壓，可是穩妥正常，這種現象就說明開關電源沒有作業，或者是作業后進入保護狀態，就像這個開關電源，首先要查300V直流電壓，假如正常查發動電阻R3、R7阻值是否正常，有無開路，查開關管是否正常，假如有壞的元件替換后故障掃除。
3.有輸出，可是輸出電壓高，這種故障常來自穩壓取樣電路，要查看直流輸出，取樣電阻，光電耦合等構成的回路，在本電路中要查VR1、R16、VT3、R17、VT2、光耦，穩壓管等，在實踐修理過程中，取樣電阻、光耦不正常較為常見。
4.輸出電壓過低，除穩壓控制電路不正常會使輸出電壓過低，還有開關電源負載有短路故障，輸出整流二極管故障，輸出濾波電容變值，開關管的性能下降。這些都會引起輸出電壓下降，有必要都得查看。
5. 屢燒開關管的故障，開關管是電源板的首要器材，作業在高電壓，大電流中，在實踐修理過程中經常有擊穿開關管的現象，關于這種故障現象。分析是什么原因引起的故障，假如是過電壓引起的，那就要查濾波大電容、R2、C3、D1等。假如是過電流引起的，需求查看輸出電壓整流、濾波電路、負載電路是否有短路、漏電等故障。悉數查看完以后再替換相同型號的開關管，通電試機，故障掃除。
通過以上步驟來修理開關電源，再結合自身的修理經歷，準能快速的掃除故障。
